BiBO 結晶 / BiBO Crystal

BiBO 結晶 非線形光学結晶 (NLO)

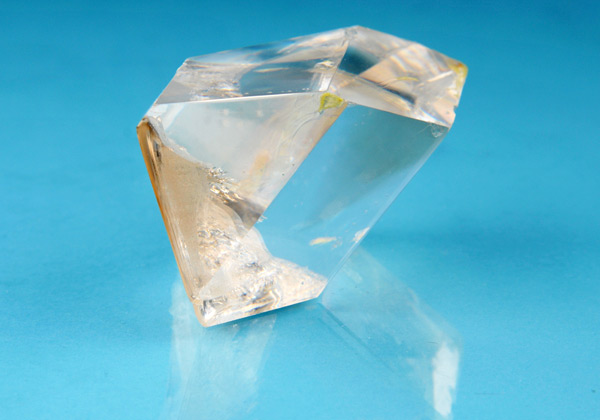

BiB3O6 (BIBO) Crystal

BIBO 非線形(NLO)結晶BiBO( BiB3O6)は新たに開発された非線形光学結晶(Nonlinear Optical Crystal 略してNLO)です。このBiBO 結晶は大きな非線形係数を持ち、ダメージ閾値が高くっております。 また、湿気に対する不活発性も特徴です。BIBO 結晶の非線形係数はLBO 結晶の3.5から4倍高く、BBO 結晶の1.5から2倍高くなっております。BiBO 結晶の性能は青色のレーザーを生み出すダブリング結晶に適しております。CASTECH社では” top-seeded solution growth” (TSSG)技術をBiBO 結晶生成に用いております。

BiBO 非線形光学結晶は数量1つから販売しております。
BiBo 非線形光学結晶ご購入の際は、ご希望のサイズ ご希望のコーティング 数量をお知らせください



BiBO 結晶に関するサービス

  • 厳しい品質管理を行っております。
  • 大型結晶の販売も可能です。 最大サイズは”10x10x15mm3”となります。
  • AR-コーティング・マウント・再研磨サービス
  • 迅速な製品納入

BiBO 結晶の化学特性及び構造特性

Crystal Structure Monoclinic,Point group 2
Lattice Parameter a=7.116Å, b=4.993Å, c=6.508Å, β=105.62° ,Z=2
Melting Point 726℃
Mohs Hardness 5-5.5
Density 5.033 g/cm3
Thermal Expansion coefficient αa=4.8×10-5/K,   αb=4.4×10-6/K,  αc=-2.69×10-5/K

BiBO 結晶の光学特性及び非線形光学特性

Transparency Range 286-2500nm
Absorption Coefficient <0.1%/cm at 1064nm
Physical Axis X//b,(Z,a)=31.6°,(Y,c)=47.2°
SHG of 1064/532 Phase matching angle:168.9° from z axis in YZ plane
Deff:3.0+/-0.1 pm/V
Angular acceptance:2.32 arad-cm
Walk-off angle :25.6 mrad
temperature acceptance:2.17°C-cm
Sellmeier coefficients ni2(λ)=A+B / (λ2-C)-Dλ2 (λ in µm)
  A B C D
n1 3.6545(4) 0.0511(2) 0.0371(3) 0.0226(1)
n2 3.0740(3) 0.0323(1) 0.0316(3) 0.01337(6)
n3 3.1685(3) 0.0373(1) 0.0346(3) 0.01750(8)

BiBO 結晶の技術仕様と保証 / Specifications

  • Dimension tolerance:
     (W±0.1mm)x(H±0.1mm)x(L+0.5/-0.1mm) (L≥2.5mm)
     (W±0.1mm)x(H±0.1mm)x(L+0.1/-0.1mm) (L<2.5mm)
  • Clear aperture: central 90% of the diameter
  • Flatness: less than λ/8 @ 633nm
  • Transmitting wavefront distortion: less than λ/8 @ 633nm
  • Chamfer: ≤0.2mmx45°
  • Chip: ≤0.1mm
  • Scratch/Dig code: better than 10/ 5 to MIL-PRF-13830B
  • Parallelism: better than 20 arc seconds
  • Perpendicularity: ≤5 arc minutes
  • Angle tolerance: Δθ≤0.25°, ΔΦ≤0.25°
  • Damage threshold[GW/cm2 ]: >0.3 for 1064nm, TEM00, 10ns, 10HZ
  • Quality Warranty Period: one year under proper use.
BiBO 非線形光学結晶は数量1つから販売しております。
BiBO 非線形光学結晶ご購入の際は、ご希望のサイズ ご希望のコーティング 数量をお知らせください。

価格・納期等弊社営業部よりご回答申し上げますのでお気軽にお問い合わせください。
