ファイバーコリメーター

ファイバーコリメーター

コリメータファイバーコリメーターはファイバーパッチコードにワンタッチで着脱可能で、ファイバーから出射される大きな広がりのある光を平行光に簡単に変えることができ、大変便利にお使いいただけます。 レンズには非球面ガラスレンズを使用しておりますので、ゆがみの少ないスポットが得られます。

可視光から近赤外域まで挿入損失が0.5dB以下と少なくなっています。

ファイバーコリメーターは数量1つから販売しております。
ファイバーコリメーターご購入の際は、上記の表から最適なモデルをお選び頂くか、ご使用のファイバーの種類、ファイバーのNA、レーザーの波長、出力、コネクタの形状、研磨の種類、数量をお知らせください。
価格・納期等弊社営業部よりご回答申し上げますのでお気軽にお問い合わせください。

ファイバーコリメーターの仕様/SPECIFICATIONS

ファイバーコリメーター PC研磨または、FLAT研磨用

FCコネクタあるいはSMAコネクタでPC研磨かFlatの端面のパッチコードに簡単に着脱できるタイプのコリメーターレンズです。 また、焦点距離もハウジングを回すことで可変することができます。

ファイバーコリメーターPC研磨・FLAT研磨用 共通仕様

1) コリメーターレンズ:非球面ガラス(可視光ARコート付)1枚構成
2) ハウジング材質:アルミ(黒アルマイト仕上げ)
3) 設計波長:650nm
4) 挿入損失:0.5dB以下(λ=400~1500nm)
5) 焦点距離:可変

ファイバーコリメーター PC研磨 フラット研磨用

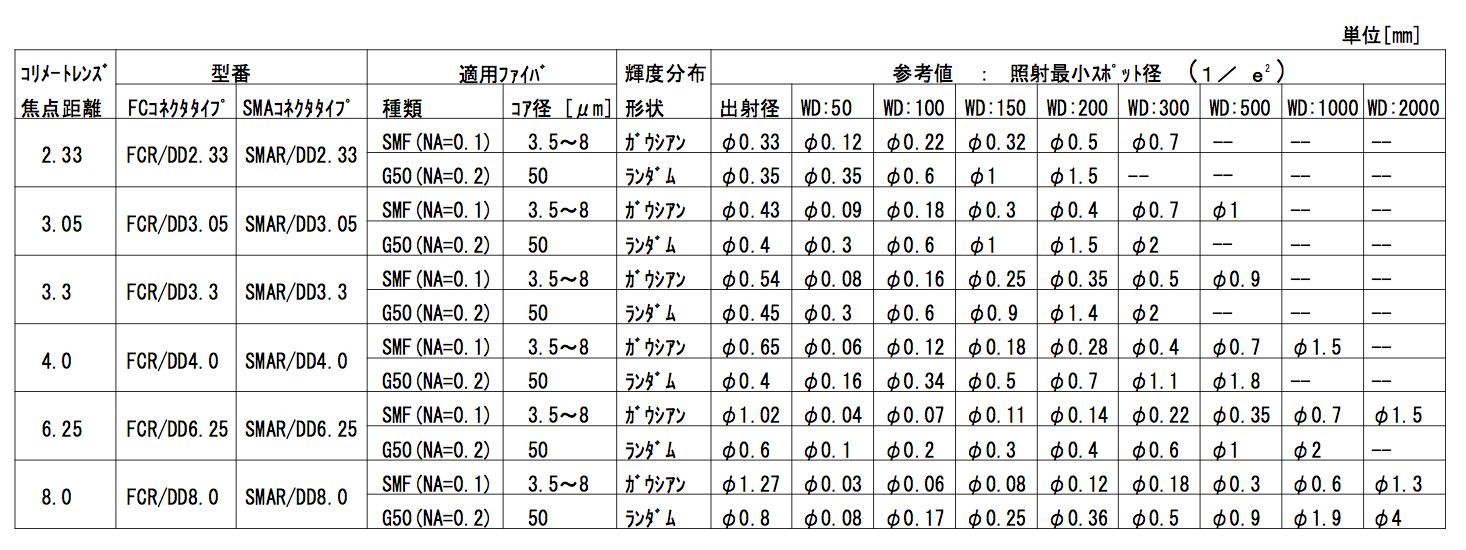

ファイバーコリメーター スペックシート

Note: コリメート光として使用する場合の目安

・FCR/DD2.33はビーム径φ0.33mm/WD150mm以下
・FCR/DD3.3はビーム径φ0.5mm/WD300mm以下
・FCR/DD4はビーム径φ0.6mm/WD400mm以下
・FCR/DD6.25はビーム径φ1mm/WD1500mm以下
・FCR/DD8はビーム径φ1.3mm/WD2000mm以下



ファイバーコリメーター FC/APC 8°研磨用

斜め研磨で整端されたファイバを通常のコリメーターを適用すると出射光軸がオフセットされますが、このコリメーターモジュールは8°斜め研磨ファイバを適用した時光軸が鉛直になります。8°以外の角度で研磨されたファイバーを適用する場合はオプションとなります。

ファイバーコリメーターFC/APC8°研磨用 共通仕様

1) コリメーターレンズ:非球面ガラス(可視光ARコート付)1枚構成
2) ハウジング材質:アルミ(黒アルマイト仕上げ)
3) 設計波長:650nm
4) 挿入損失:0.5dB以下(λ=400~1500nm)
5) 焦点距離:可変

ファイバーコリメーター APC研磨用 図面

ファイバーコリメータ スペックシート APC研磨用

Note:コリメート光として使用する場合の目安
・FCR/DD4はビーム径φ0.6mm/WD400mm以下
・FCR/DD6.25はビーム径φ1mm/WD1500mm以下
・FCR/DD8はビーム径φ1.3mm/WD2000mm以下



ファイバーコリメーター 点光源取り込み用ハーネス型

片端にコネクタが付いているプローブタイプのファイバーコリメーターです。LDやLED等の点光源の特性を測定するのに最適です。ファイバーコリメーター プローブタイプ 図面

共通仕様

1) コリメーターレンズ:平凸ガラスレンズ1枚構成
2) ハウジング材質:SUS
3) 設計波長:587.6nm
4) 挿入損失:0.5dB以下(λ=400~1500nm)
5) 焦点距離:固定

ファイバーコリメーター スペックシート プローブタイプ

Note: コリメート光として使用する場合の目安
・FCR/DD4はビーム径φ0.6mm/WD400mm以下
・FCR/DD6.25はビーム径φ1mm/WD1500mm以下
・FCR/DD8はビーム径φ1.3mm/WD2000mm以下

ファイバーコリメーターは数量1つから販売しております。
ファイバーコリメーターご購入の際は、上記の表から最適なモデルをお選び頂くか、ご使用のファイバーの種類、ファイバーのNA、レーザーの波長、出力、コネクタの形状、研磨の種類、数量をお知らせください。
価格・納期等弊社営業部よりご回答申し上げますのでお気軽にお問い合わせください。
