光ファイバー|パッチコード

光ファイバー | パッチコード Optical Fiber | Patch cords

光ファイバーなら、レーザー光を確実に必要な場所に届けることができます。

光ファイバー | パッチコードをお使い頂けば、ミラーではデリバリーできない扉を隔てた隣の実験室でも、レーザー光源を移動することなくすぐ実験に取り掛かることができます。
光ファイバー|パッチコード

光ファイバー・パッチコードは、偏波保持ファイバー・シングルモードファイバー(対応波長域:405nm〜1550nm)、マルチモードファイバー(コア径50μmからレーザー伝送用の大口径最大1000μmまで)をお好みの長さで製造販売しております。



コネクター形状もFC、SC、ST、SMA、MU、スリーブなど、研磨もPC・APC・Flat等ご要望に合わせて対応可能です。また片端づつ異なったコネクタ付も可能です。
被覆も、ビニール、ルースチューブ、SUSなど、ご用途に合わせてご指定頂けます。
光ファイバー パッチコードは数量1本から販売しております。
光ファイバー パッチコードご購入の際は、ご希望の長さご希望のコネクタと研磨の種類 数量をお知らせください。

光ファイバー|パッチコードの販売・ご購入について

  • パッチコードが偏波保持、シングルモード、マルチモードファイバーなど各種光ファイバーを使いお好きな長さで販売しております。(*真空対応ファイバも可能)
  • 光ファイバ・パッチコードは一本から購入いただけます。
  • 各種コネクタ加工(FC・SC・LC・MU・SMA・スリーブ)、各種研磨(SPC・APC・フラット・斜めフラット)対応致します。
  • カスタムバンドルファイバー製造致します。
  • 研究機関・大学・企業様への納入実績多数 ご安心してお使い頂けます。

光ファイバー|パッチコードの仕様/SPECIFICATIONS

  • 偏波保持(PMファイバー)・シングルモードファイバーの仕様

型番: SM SM3 SM3 SM4 SM4 SM10 SM10
PM SM40P SM48P SM63P SM85P SM98P SM13P SM15P
波長 405 nm 488 nm 633 nm 850 nm 980 nm 1310 nm 1550 nm
サイズ(約μm) 3/125 3.6/125 4.5/125 5.5/125 6.5/125 9/125 10/125
NA 0.12 0.12 0.12 0.12 0.12 0.1 0.1
  •  マルチモードファイバーの仕様

種類 型番 サイズ(μm) NA レーザ耐力(目安)
CW Pulse
グレードインデックス(GI)ファイバー G50 50/125 0.2 0.2 W 60 W
G200 200/250 0.2 0.9 W 250 W
G400 400/500 0.2 3 W 1 kW
G600 600/750 0.2 12 W 2.2 kW
G800 800/1000 0.2 50 W 4 kW
特徴としてはGIファイバは耐力はやや劣るが、出射パターンがガウシアン分布に近いので出射光が絞りやすい。
ステップインデックス(SI)ファイバー S50 50/125 0.2 5 W 1.3 kW

S100 100/125 0.2 18 W 5 kW
S100 100/150 0.2 18 W 5 kW
S200 200/250 0.2 65 W 20 kW
S400 400/500 0.2 250 W 80 kW
S600 600/750 0.2 550 W 180 kW
S800 800/1000 0.2 1000 W 320 kW
S1000 1000/1250 0.2 1500 W 500 kW
SIファイバは実行開口数がやや大きく、耐力が大きい。


*SIファイバー耐力について

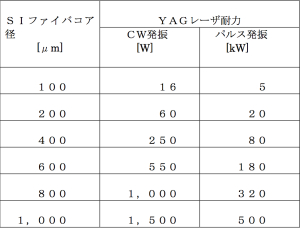

SIファイバー耐力表
SI(純粋合成石英コア)ファイバーの耐力(1M W/mm²)の目安になります。

*GIファイバーの耐力(50KW/mm²)はSIの1/4程度が目安になります。









参考情報
1)高出力の場合は端面の放熱対策が必要となります。
2)パルスレーザーの場合は純粋にコア耐力で決まる。端面の微細な傷や埃が焼損破壊を招きます。
3)石英ファイバー中の伝送損失は殆ど無視できるが、両端面の反射ロスなどを含めて、挿入損失は15%程度になります。
4)入射フォーカスはアウターフォーカスが望ましいです。特にGIの場合はインナーフォーカスになるとファイバーブレークを起こします。
5)有効コア径は、90%(面積で80%)程度として計算してください。
・5mJ/10nSec.とすると、P=0.5MWになるので、
必要コアサイズd d=√(0.5/0.8/0.7854)=0.892[mm] したがって、1,000[μm]を使用頂くことになります



光ファイバ波長特性



各種パッチコードイメージ

長さ、形状、コネクタなどご要望をお聞かせください。 一本からお好きな形状で購入いただけます。

以下は製品の例です。 ご参考になさってください。

パッチコード



パッチコードイメージ 1 パッチコード イメージ2 パッチコード イメージ3 バンドルファイバー イメージ





  ご要望に合わせて製造致します。お気軽にお問い合わせください。

*仕様は予告無く変更となる場合もございますのでご了承ください。

光ファイバー パッチコードは数量1本から販売しております。
光ファイバー パッチコードご購入の際は、ご希望の長さご希望のコネクタと研磨の種類 数量をお知らせください。
価格・納期等弊社営業部よりご回答申し上げますのでお気軽にお問い合わせください。
